Accessoires de câble rétractable froid 10-36kv

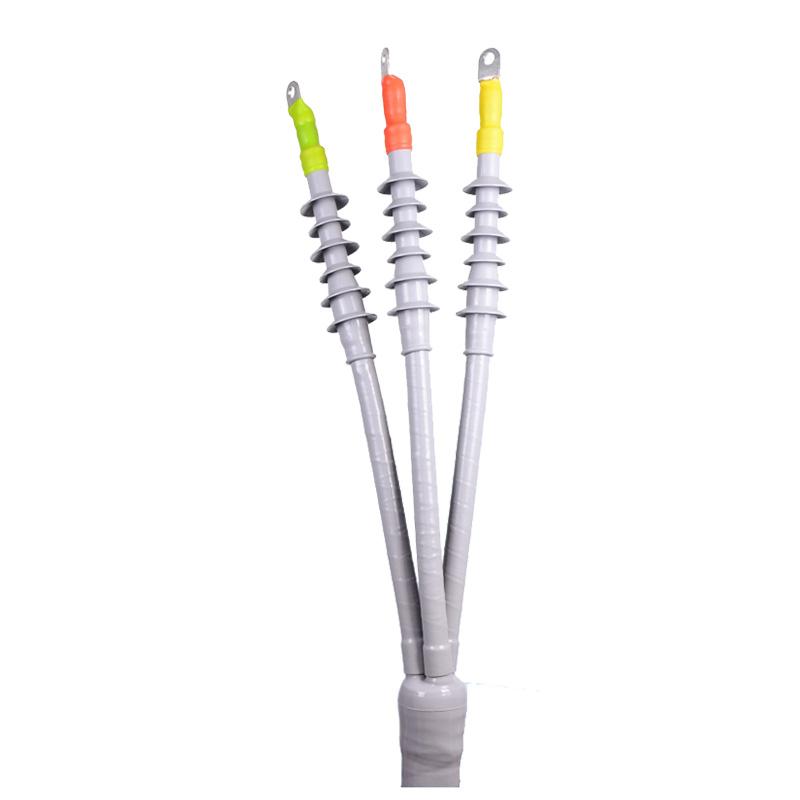

Cotran Terminations rétractées à froid (intérieur / en plein air) sont conçus avec précision pour répondre aux paramètres des normes internationales de câble et d'accessoires de câble tels que CENELEC HD 629.1 S1, IEEE-48, IEEE-404, IEC60502. Notre Terminations rétractées à froid O FF ERS Performance fiable et cohérente pour un service plus long vie. Nous ont conçu nos terminaisons de rétraction froide pour un noyau unique et 3 cœurs extrudé UA, SWA / STA, CWS / CTW câble à travers 36kv.

Enquête maintenant

Présentation du produit

composants de kit principal

organisme de résiliation	Tubes de rétrécissement froids	éclater	tresser
rouleau de printemps	scellants	instruction

tableau sélectif

Partie NO.	Section de câble (mm2)	O / D de l'isolation principale (mm)	Tension
CCST-XT-15-Y / 1	25 ~ 50	12.3 ~ 20.7	8.7 / 15kv
CCST-XT-15-Y / 2	70 ~ 120	20.7 ~ 26.9	8.7 / 15kv
CCST-XT-15-Y / 3	150 ~ 240	26.5 ~ 32.7	8.7 / 15kv
CCST-XT-15-Y / 4	300 ~ 400	31.9 ~ 40.9	8.7 / 15kv
CCST-XT-24-Y / 1	35 ~ 95	18.0 ~ 22.5	12 / 20kv
CCST-XT-24-Y / 2	120 ~ 240	23.9 ~ 29.3	12 / 20kv
CCST-XT-24-Y / 3	300 ~ 400	31.5 ~ 34.5	12 / 20kv
CCST-XT-36-Y / 1	50 ~ 95	24.3 ~ 27.3	18 / 30kv
CCST-XT-36-Y / 2	120 ~ 185	28.9 ~ 32	18 / 30kv
CCST-XT-36-Y / 3	240 ~ 400	34.3 ~ 39.5	18 / 30kv

Notes: x indique la terminaison intérieure ou en plein air, par exemple. Il indique la terminaison d'intérieur, OT indique l'extérieur terminaison.

y indique des nombres de cœurs.

articulations droites de rétrécissement froids

Cotran Les joints froids rétrécissants sont conçus avec précision pour répondre aux paramètres des normes internationales de câble et d'accessoires de câble tels que Cenelec HD 629.1 S1, IEEE-48, IEEE-404, IEC60502. Notre froide rétrécissez tout droit à travers les articulations O FF ERS Performance fiable et cohérente pour un service plus long vie. Nous ont conçu nos articulations droites de rétrécissement froide pour le noyau unique et 3 cœurs extrudés UA, SWA / STA, CWS / CTW câble à travers 36kv.

composants de kit principal

corps articulaire	maille de blindage en métal	bande d'armure	tresser
rouleau de printemps	scellants	instruction

tableau sélectif

Partie NO.	Section de câble (mm2)	O / D de l'isolation principale (mm)	Tension
CCSJ-SJ-15-Y / 1	25 ~ 50	12.3 ~ 20.7	8.7 / 15kv
CCSJ-SJ-15-Y / 2	70 ~ 120	20.7 ~ 26.9	8.7 / 15kv
CCSJ-SJ-15-Y / 3	150 ~ 240	26.5 ~ 32.7	8.7 / 15kv
CCSJ-SJ-15-Y / 4	300 ~ 400	31.9 ~ 40.9	8.7 / 15kv
CCSJ- SJ-24-Y / 1	35 ~ 95	18.0 ~ 22.5	12 / 20kv
CCSJ- SJ-24-Y / 2	120 ~ 240	23.9 ~ 29.3	12 / 20kv
CCSJ- SJ-24-Y / 3	300 ~ 400	31.5 ~ 34.5	12 / 20kv
CCSJ- SJ-36-Y / 1	50 ~ 95	24.3 ~ 27.3	18 / 30kv
CCSJ- SJ-36-Y / 2	120 ~ 185	28.9 ~ 32	18 / 30kv
CCSJ- SJ-36-Y / 3	240 ~ 400	34.3 ~ 39.5	18 / 30kv

Notes: y indique des nombres de cœurs.
