Connecteur de câble séparable de l'écran (6~36kV)

Applications:

Le connecteur séparable établit la connexion entre n'importe quel câble isolé polymère sur les transformateurs, les appareillages de commutation, les moteurs ou d'autres équipements.

Enquête maintenant

Présentation du produit

Caractéristiques:

Performance du matériau : le LSR (caoutchouc de silicone liquide) est un matériau doté d'excellentes caractéristiques, telles que la résistance au vieillissement, la résistance aux intempéries, l'hydrophobie, la stabilité des performances électriques, la résistance à la traction, etc.
Structure : Le cône de contrainte est conçu avec une structure géométrique qui maintient la pression active constante sur le câble.
Performances électriques : le cône de contrainte géométrique LSR intégré offre des performances élevées pour le connecteur blindé, telles qu'une structure robuste, une bonne élasticité et un fonctionnement fiable à long terme.

Propriétés techniques

Standard	CEI 60502
Classes de tension	6/10(12)kV	8,7/15(17,5)kV	12/20(24)kV	18/30(36)kV
Essai de décharge partielle à température ambiante	10kV, <10pC	15kV, <10pC	20kV, <10pC	30kV, <10pC
Test de tension de tenue CA	27kV 5min	39kV 5min	54kV 5min	81kV 5min
Tenue à la tension de choc	±75kV chaque polarité 10 fois	±95kV chaque polarité 10 fois	±125kV chaque polarité 10 fois	±170kV chaque polarité 10 fois

Tableau de sélection :

6/10(12)kV
Câble d'écran Connecteur	Écran Câble arrière Connecteur	Isolation du câble OD (mm)	Section de conducteur de câble (mm²)
AQ-12-630A-A	AH-12-630A-A	16,5 mm-20,9 mm	70mm²--95mm²
AQ-12-630A-B	AH-12-630A-B	20,3 mm-24,3 mm	120-mm²--185mm²
AQ-12-630A-C	AH-12-630A-C	24,7 mm-29,5 mm	240mm²--300mm²
AQ-12-630A-D	AH-12-630A-D	29,5 mm à 36,3 mm	400mm²--500mm²
AQ-12-630A-E	AH-12-630A-E	34,5 mm-41,5 mm	630mm²
8,7/15(17,5)kV
Câble d'écran Connecteur	Écran Câble arrière Connecteur	Isolation du câble OD (mm)	Section de conducteur de câble (mm²)
AQ-17.5-630A-A	AH-17.5-630A-A	16,5 mm-20,9 mm	25mm²--50mm²
AQ-17.5-630A-B	AH-17.5-630A-B	20,3 mm-24,3 mm	70mm²--120mm²
AQ-17.5-630A-C	AH-17.5-630A-C	24,7 mm-29,5 mm	150mm²--185mm²
AQ-17.5-630A-D	AH-17.5-630A-D	29,5 mm à 36,3 mm	240mm²--400mm²
AQ-17.5-630A-E	AH-17.5-630A-E	34,5 mm-41,5 mm	500mm²--630mm²
12/20(24)kV
Câble d'écran Connecteur	Écran Câble arrière Connecteur	Isolation du câble OD (mm)	Section de conducteur de câble (mm²)
AQ-24-630A-A	AH-24-630A-A	16,5 mm-20,9 mm	35mm²--50mm²
AQ-24-630A-B	AH-24-630A-B	20,3 mm-24,3 mm	70mm²--95mm²
AQ-24-630A-C	AH-24-630A-C	24,7 mm-29,5 mm	120mm²--185mm²
AQ-24-630A-D	AH-24-630A-D	29,5 mm à 36,3 mm	240mm²--300mm²
AQ-24-630A-E	AH-24-630A-E	34,5 mm-41,5 mm	400mm²-500mm²
18/30(36)kV
Câble d'écran Connecteur	Écran Câble arrière Connecteur	Isolation du câble OD (mm)	Section de conducteur de câble (mm²)
AQ-36-630A-A	AH-36-630A-A	25,2 mm—30,2 mm	50mm²--95mm²
AQ-36-630A-B	AH-36-630A-B	30,2 mm—35,9 mm	120mm²--185mm²
AQ-36-630A-C	AH-36-630A-C	35,9 mm—41,2 mm	240mm²--300mm²
AQ-36-630A-D	AH-36-630A-D	41,2 mm--44,5 mm	400mm²--500mm²

*REMARQUE:

1. Le diamètre extérieur de l'isolation du câble est l'une des conditions préalables à la sélection des accessoires de câble.

2. Pour les câbles à trois conducteurs, AQ/AH doit être commandé séparément.

3. La combinaison de connecteurs pour traversées selon EN 50181, type de connexion C.

laisser un message

Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.

Matière : Connecteur de câble séparable de l'écran (6~36kV)

Mots clés :

Produits connexes

Splicing Connector Automatic Splice Full Tension Aluminum

Product Features

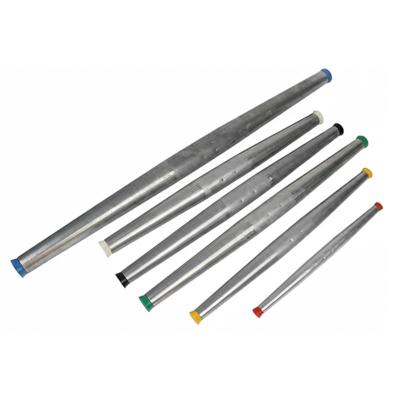

COTRAN automatic splice rated to hold a minimum 95% RBS of the Conductor used, can ensure quick and reliable overhead tension splice with fast and easy installation. The conductor simply slips into color-coded, funnel-shaped end piece and enters the pilot cap automatically with a simple push. The pilot cap guides the conductor to pass the set of serrated jaws and into the center of automatic splice.
