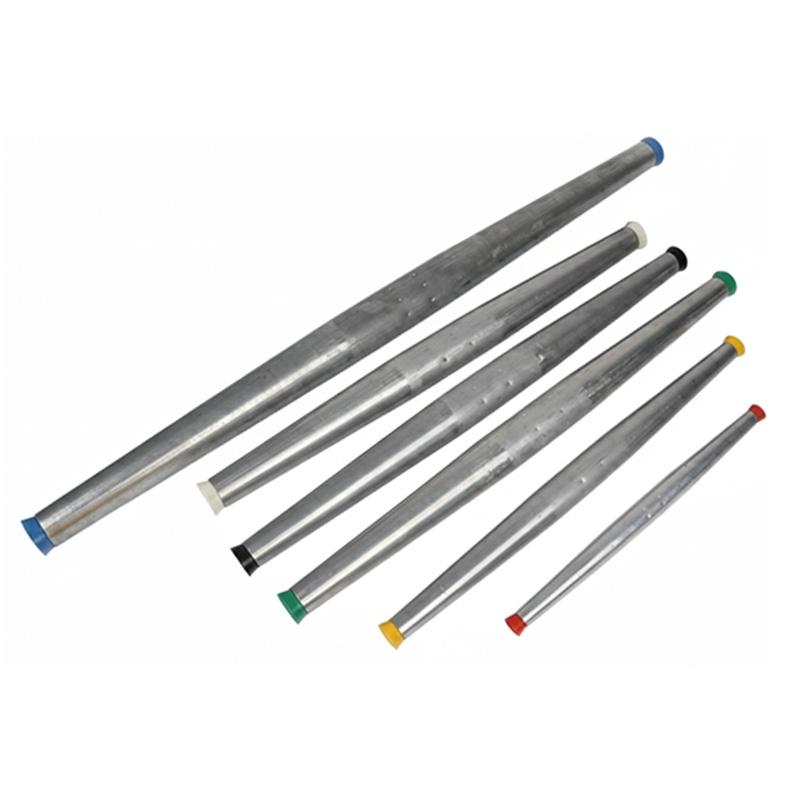

Connecteur d'épissure automatique en aluminium à tension totale

Résister à des forces de traction supérieures à 95 % de la résistance à la traction minimale (RBS).
Largement utilisé pour les connexions rapides ACSR, AAC et AAAC.
Basé sur la norme ANSI C119.4 pour connecteurs de classe A à tension totale.

Enquête maintenant

Présentation du produit

Caractéristiques du produit
L'épissure automatique COTRAN, conçue pour supporter au minimum 95 % de la résistance à la rupture (RBS) du conducteur utilisé, garantit une épissure aérienne rapide et fiable, avec une installation simple et rapide. Le conducteur s'insère facilement dans l'embout conique à code couleur et pénètre automatiquement dans le capuchon pilote par une simple pression. Ce dernier guide le conducteur à travers les mâchoires dentelées jusqu'au centre de l'épissure automatique.
Des épissures automatiques sont utilisées sur les conducteurs ACSR, AAC, AAAC pour une connexion instantanée, positive et automatique, connecteur ANSI C119.4 Full Tension Class A.

Applications
L'embout à code couleur permet une identification visuelle instantanée de la taille maximale du conducteur
L'embout en forme d'entonnoir guide rapidement le conducteur dans la bonne position pour l'insertion.
Le capuchon pilote enveloppe les brins et guide le conducteur à travers les mâchoires dentelées et dans le centre de l'épissure.
La mâchoire moulée sous pression avec précision offre une surface de contact optimale pour une plus grande gamme de tailles de conducteurs, réduisant ainsi les besoins en stockage.
La compression du ressort en acier inoxydable positionne les mâchoires pour une acceptation positive du conducteur.
Les centres tubulaires cessent de déterminer automatiquement la longueur d'insertion appropriée des conducteurs.
Les raccords des tubes en alliage d'aluminium haute résistance sont recouverts pour une protection anticorrosion supérieure et une durée de vie prolongée.

Vous trouverez ci-joint la notice d'instructions ; elle vous fera gagner du temps et éliminera les risques d'erreurs lors de l'installation.

Spécification

Taille

ACSR (mm ² )

AAAC (mm ² )

AAC (mm ² )

(mm)

Plage de diamètre du conducteur en pouces (mm)

ASTM-B232

ASTM-B399

ASTM-B231

AS4 (GL-402A)

349

21.2

0,229-0,265/(5,81-6,73)

AS2 (GL-404A)

349

21.2

0,265-0,335/(6,73-8,5)

AS42 (GL-4042A)

349

21.2

0,229-0,340/(5,81-8,63)

AS4210 (GL-406A)

413

29.2

0,280-0,397/(7,11-10,08)

AS1020 (GL-4076A)

413

29.2

0,365-0,475/(9,27-12,06)

AS30 (GL-408)

559

44.2

0,502-0,531/(12,75-13,48)

AS3040 (GL-4098)

120

559

44.2

0,502-0,585/(12,75-14,86)

AS40266 (GL-410)

150

559

44.2

0,532-0,641/(13,51-16,28)

AS266336 (GL-411)

150

559

44.2

0,580-0,724/(14,73-18,38)

AS397 (GL-412)

185

686

50,8

0,740-0,815/(18,80-20,7)

AS477 (GL-413)

240

820

56,9

0,810-0,881/(20,57-22,38)

AS636 (GL-414)

300

879

63.0

0,885-1,003/(22,48-25,47)

laisser un message

Si Vous êtes intéressé par nos produits et vous souhaitez connaître plus de détails, s'il vous plaît laissez un message ici, nous vous répondrons dès que nous Can.

Matière : Connecteur d'épissure automatique en aluminium à tension totale
